Могут ли тензодатчики измерять сдвиговую деформацию?

Мне, как поставщику тензорезисторов, часто задают много технических вопросов. Довольно часто возникает вопрос: «Могут ли тензорезисторы измерять деформацию сдвига?» Что ж, давайте углубимся в эту тему и выясним.

Для начала давайте разберемся, что такое тензодатчики и как они работают. Тензодатчики — это датчики, используемые для измерения деформации объекта. Когда объект подвергается воздействию внешней силы, он деформируется, и эта деформация вызывает изменение электрического сопротивления прикрепленного к нему тензорезистора. Измеряя это изменение сопротивления, мы можем рассчитать нагрузку, испытываемую объектом.

Теперь поговорим о деформации сдвига. Деформация сдвига возникает, когда объект подвергается воздействию силы, которая заставляет одну часть объекта скользить или деформироваться относительно другой части. Это отличается от нормальной деформации, которая представляет собой растяжение или сжатие объекта в одном направлении.

Итак, могут ли тензорезисторы измерять деформацию сдвига? Короткий ответ — да, но это немного сложнее, чем просто прикрепить тензорезистор к объекту.

Для измерения деформации сдвига нельзя использовать стандартный тензодатчик, предназначенный для измерения нормальной деформации. Вам понадобится специальный тип тензодатчика, называемый тензодатчиком сдвига. Эти датчики сконструированы таким образом, что они могут определять деформацию сдвига.

Одной из распространенных конструкций тензорезисторов сдвига является розеточный тензорезистор. Розеточный тензорезистор состоит из нескольких элементов тензодатчика, расположенных по определенной схеме. Измеряя деформацию в разных ориентациях, мы можем рассчитать деформацию сдвига, используя причудливую математику.

Позвольте мне привести вам пример. Предположим, у вас есть кусок металла, на который действует поперечная сила. Если вы прикрепите к нему обычный тензодатчик, он может не дать вам точного измерения деформации сдвига, поскольку он в основном чувствителен к нормальной деформации. Но если вы используете розеточный тензодатчик, вы можете измерить деформацию в разных направлениях, а затем использовать уравнения, основанные на теории упругости, для расчета деформации сдвига.

Другой способ измерения деформации сдвига — использование полупроводниковых тензорезисторов. Эти датчики обладают некоторыми уникальными свойствами, которые делают их пригодными для измерения деформации сдвига. Например, нашПолупроводниковый тензодатчик 30 ОмиПолупроводниковый тензодатчик 1000 Омразработаны с учетом высокой чувствительности к небольшим изменениям деформации, включая деформацию сдвига.

Полупроводниковые тензорезисторы работают на основе пьезорезистивного эффекта. Когда полупроводниковый материал деформируется, его удельное электрическое сопротивление изменяется. Это изменение удельного сопротивления можно измерить и использовать для расчета деформации. Преимущество полупроводниковых тензорезисторов заключается в том, что они имеют очень высокий коэффициент тензочувствительности, что означает, что они могут обнаруживать очень небольшие изменения деформации.

Однако использование полупроводниковых тензорезисторов для измерения деформации сдвига также сопряжено с некоторыми проблемами. Одной из основных проблем является температурная компенсация. Полупроводниковые материалы очень чувствительны к изменениям температуры, и эти изменения могут повлиять на измерение деформации. Чтобы преодолеть эту проблему, нам необходимо использовать специальные методы температурной компенсации для обеспечения точных измерений.

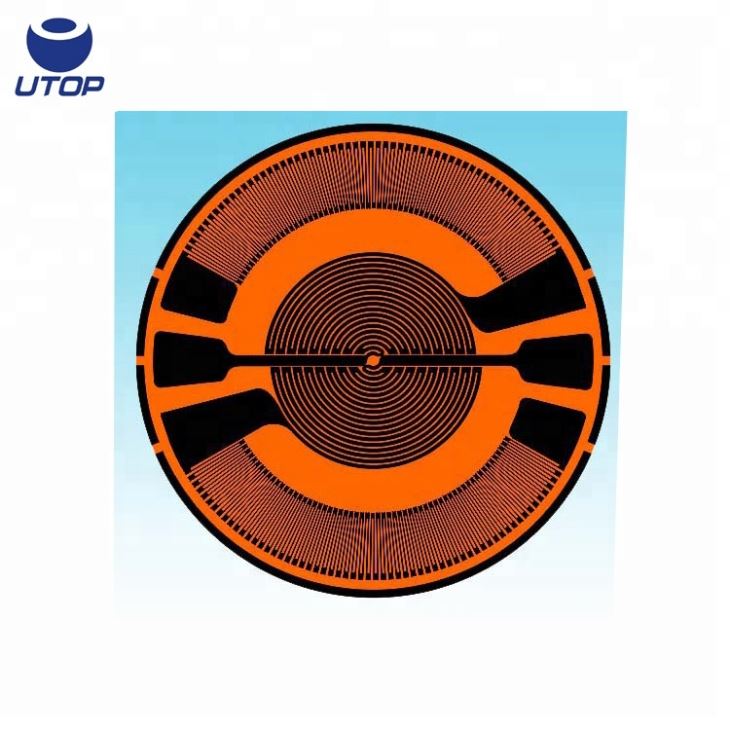

Помимо полупроводниковых тензорезисторов мы также предлагаемТензометр для анализа напряжения 350 Омдля более общих приложений анализа напряжений. Эти датчики можно использовать в сочетании с другими датчиками для точного измерения различных типов деформации, включая деформацию сдвига.

Когда дело доходит до установки тензорезисторов для измерения деформации сдвига, правильная установка имеет решающее значение. Датчик должен быть прочно прикреплен к объекту таким образом, чтобы он мог точно определять деформацию сдвига. Поверхность объекта, к которому крепится датчик, должна быть чистой и гладкой, чтобы обеспечить хорошую адгезию.

В заключение отметим, что тензорезисторы могут измерять деформацию сдвига, но для этого требуется правильный тип манометра, а также правильные методы установки и измерения. Независимо от того, работаете ли вы над небольшим исследовательским проектом или над крупным промышленным применением, у нас есть подходящие тензорезисторы, отвечающие вашим потребностям.

Если вы заинтересованы в покупке тензорезисторов для измерения деформации сдвига или у вас есть вопросы о нашей продукции, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам найти лучшее решение для вашего приложения.

Ссылки:

• «Измерение деформации сдвига с использованием тензорезисторов» - технический документ по применению тензорезисторов.
• «Введение в тензорезисторную технологию» — учебник, объясняющий принципы работы тензорезисторов.
